Що для кого-то інновація, для іншого вже звична реальність

Що для кого-то інновація, для іншого вже звична реальність. Тим цікавіше іноді вийти за рамки загальноприйнятого і заглянути «за горизонт» - а як там, у інших? Особливо ефективно прийом спрацьовує в практичних сферах. Наприклад, в секторі індивідуального опалення.

Здавалося б, варіантів у нас достатньо. Повсюдно поширені газові котли, трохи рідше електричні або твердопаливні (нерідко як резервний варіант). І завжди в зв'язці з системою труб і радіаторів, за якими проганяється підігрітий теплоносій.

А в той же час на іншому кінці земної кулі успішно використовують про топлення повітрям. Причому відразу поєднане з вентиляцією і зволоженням.

Давайте подивимося, в чому суть цього методу, і спробуємо «приміряти на себе». Можливо, чужий досвід допоможе Вам побудувати будинок з ідеальною, поки ще новаторською для нас системою обігріву?

Як працює опалення та кондиціонування повітряного типу

Як працює опалення та кондиціонування повітряного типу

Технологія широко застосовується в США і Канаді і на практиці виглядає наступним чином.

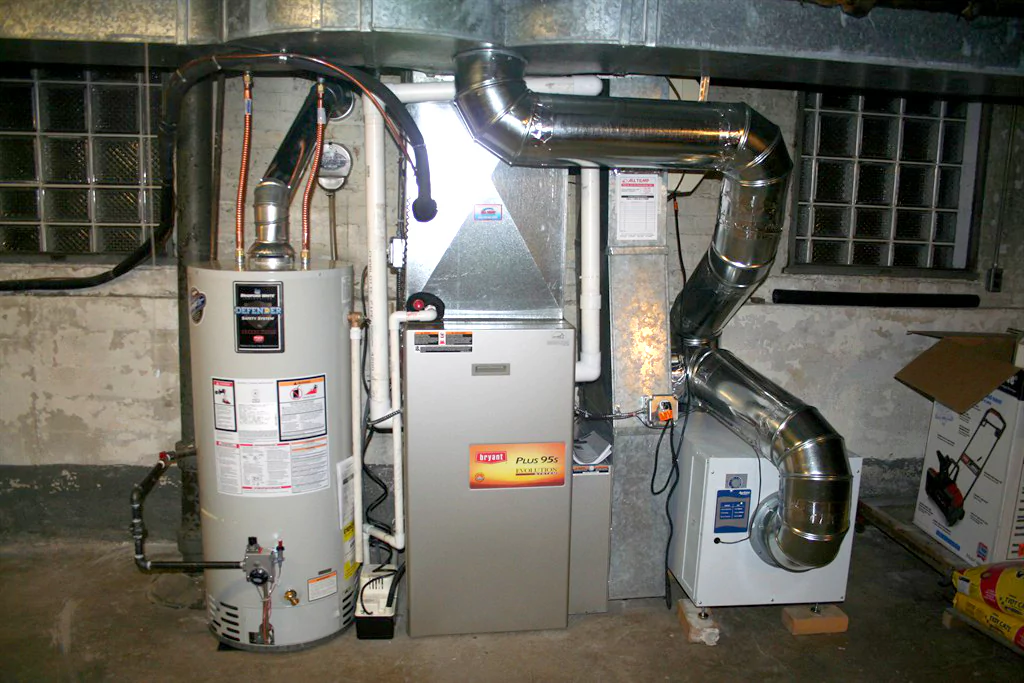

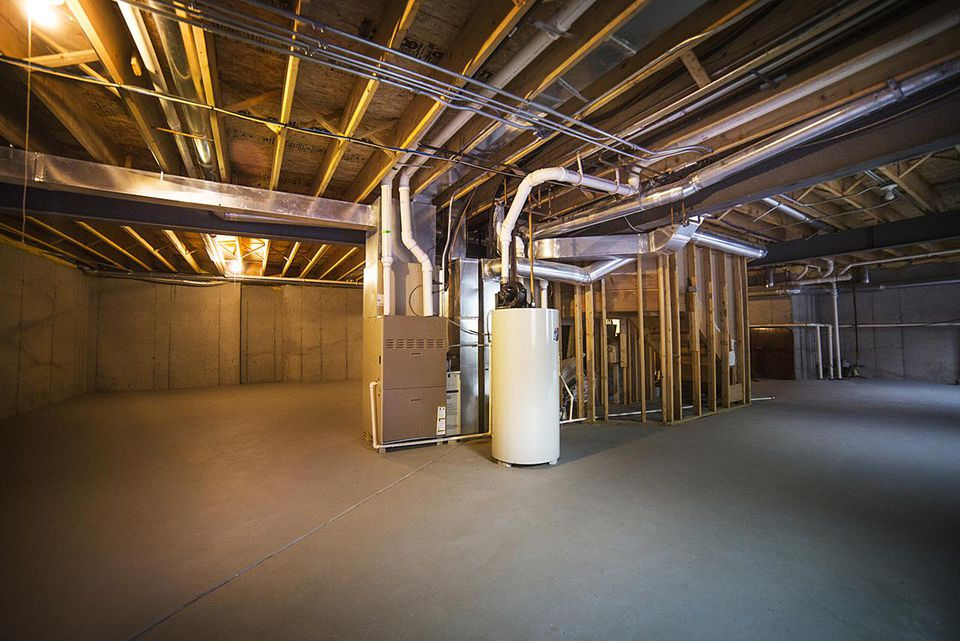

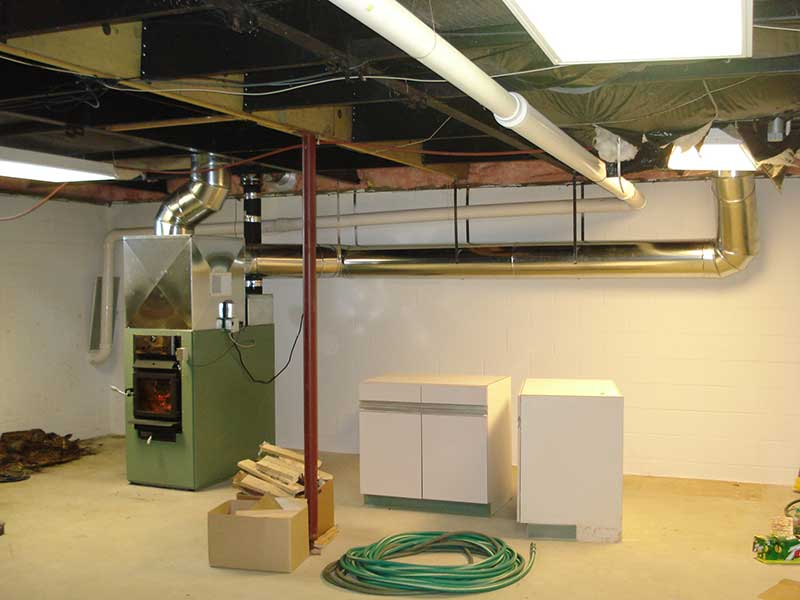

Устаткування зазвичай розташоване в підвальному приміщенні, так званому «бейсмент» (basement). Зазвичай це газова піч з пальником та кондиціонер. Обидві установки підключені до єдиної системи повітропроводів (horizontal ducts). Влітку працює кондиціонер, взимку пічка. Вологість в обох випадках регулюється за допомогою додатково підключеного в ту ж схему зволожувача.

Альтернативний варіант - тільки кондиціонер, який працює влітку на охолодження, взимку на обігрів.

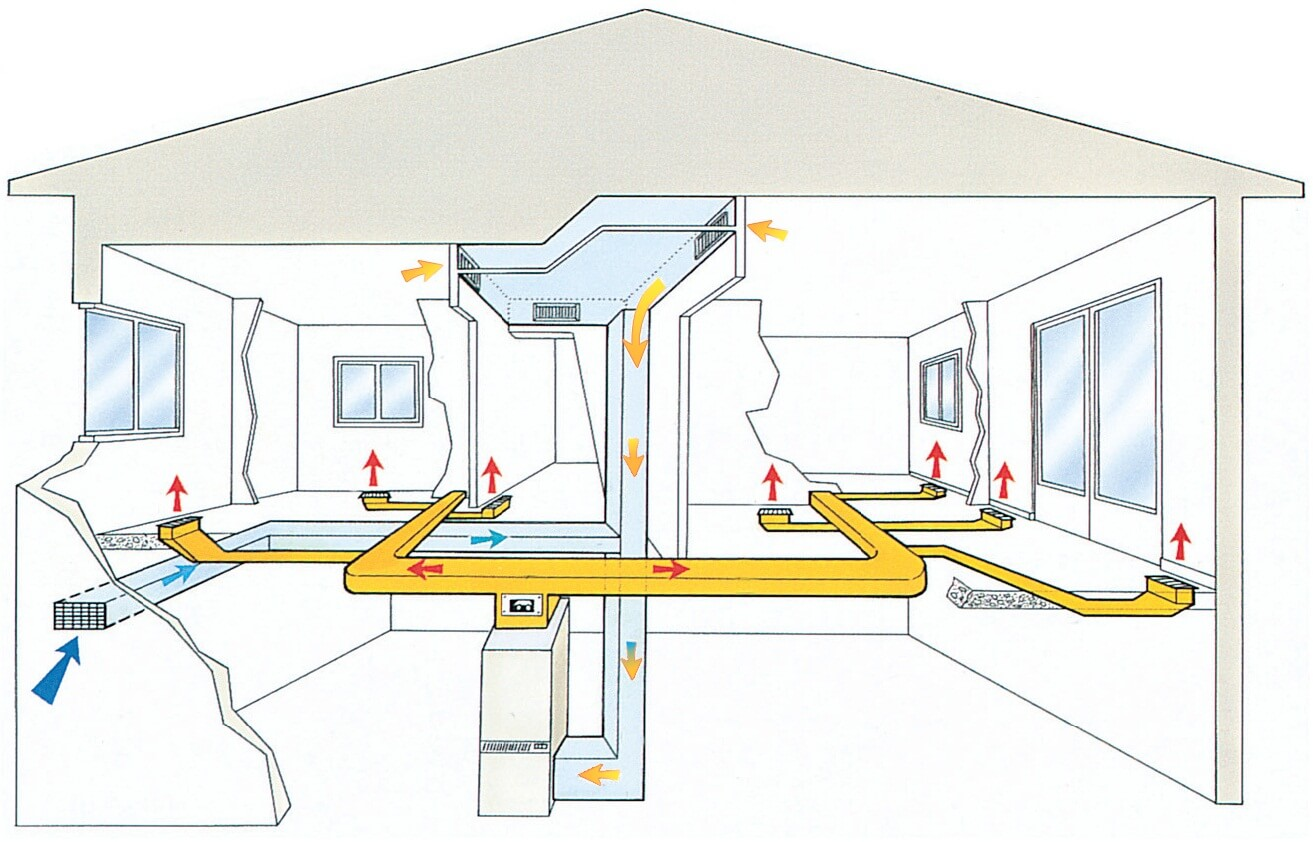

Газова піч виробляє тепло, і воно проходить по всьому будинку через мережу повітроводів, прокладених в стельових перекриттях. Це ж відбувається з охолодженим повітрям в літні місяці.

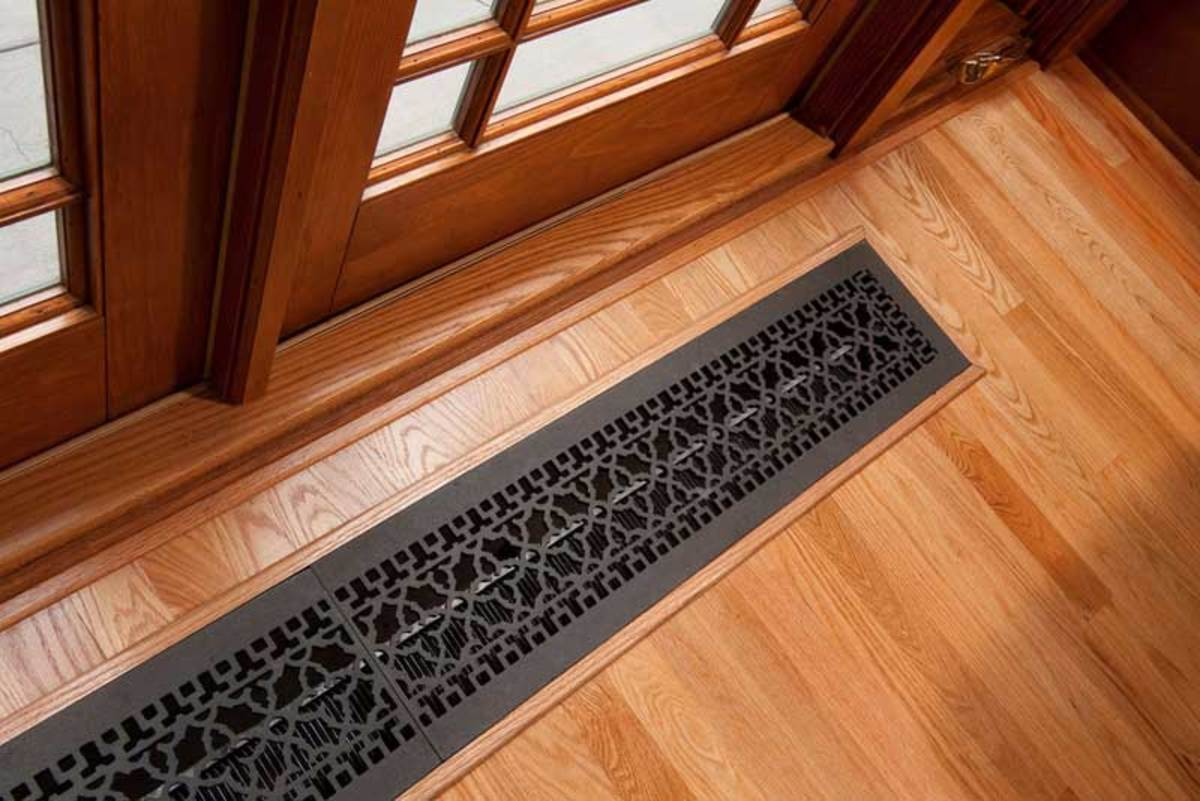

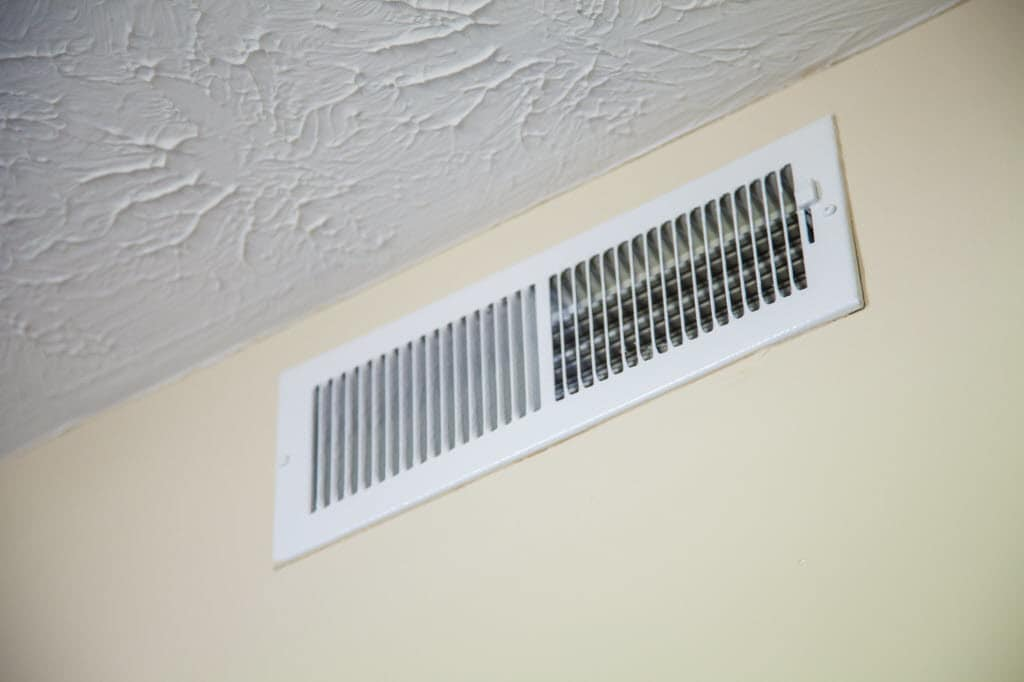

В кімнати тепло потрапляє через решітки, встановлені найчастіше в підлозі, а відпрацьоване повітря йде крізь вентиляційні отвори в стіні. Рухаючись по обратке, він проходить через встановлені фільтри, потрапляє «на вихідну» і циклічно рухається далі.

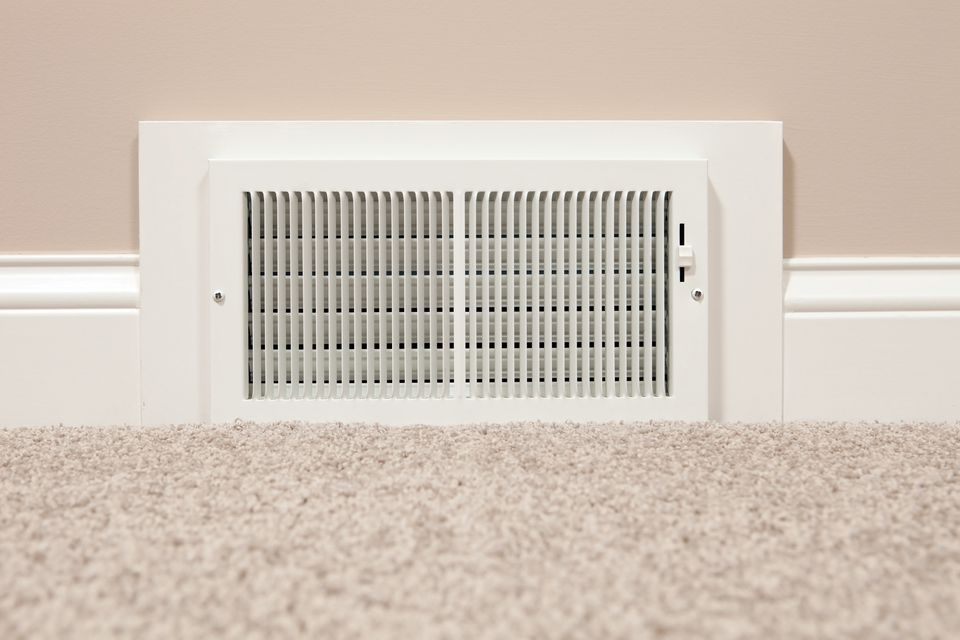

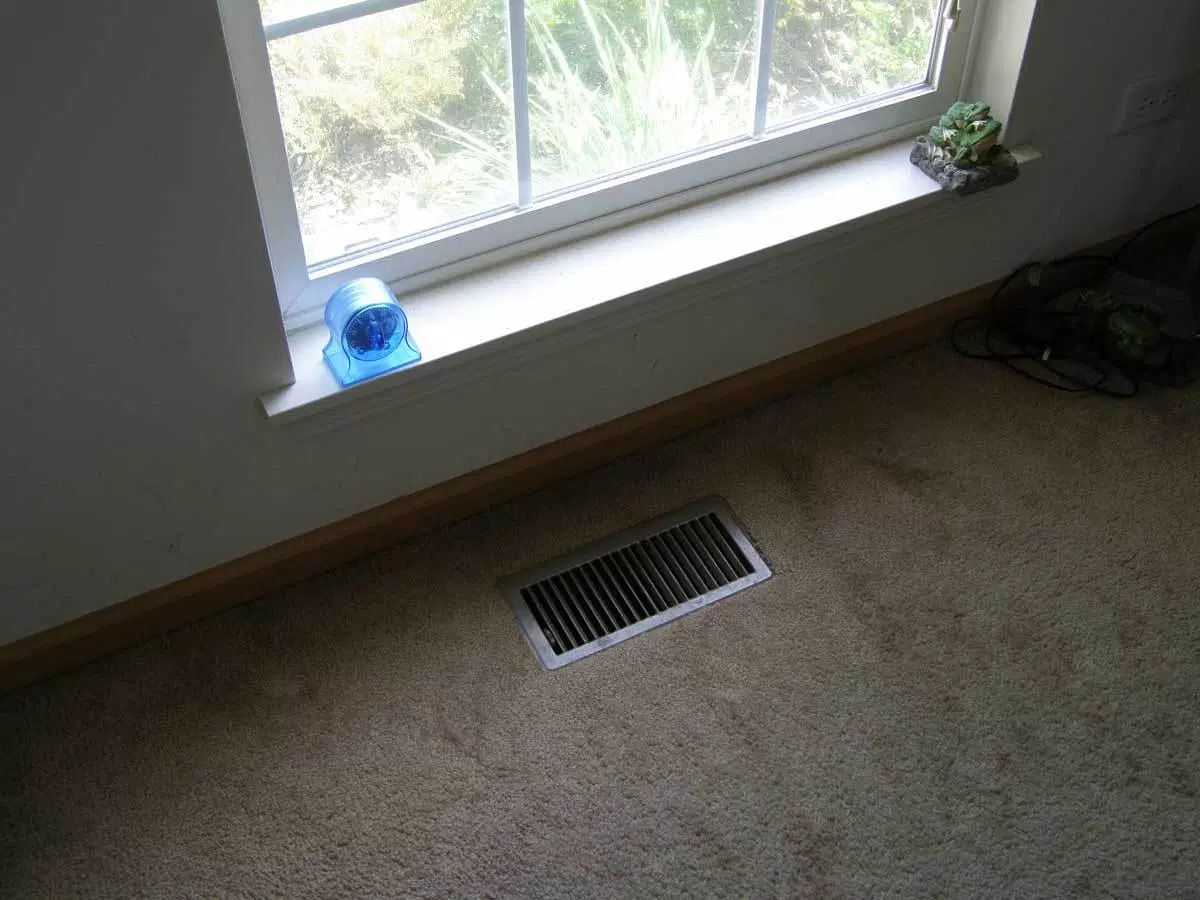

З огляду на, що за законами фізики тепло піднімається вгору, систему повітропроводів доцільно прокладати в нижній частині приміщення або під підлогою. Вентиляційні решітки для припливу часто розташовані біля вікон. Самі решітки функціональні: за допомогою коліщатка і жалюзі можна регулювати вхідний потік. А при бажанні взагалі перекрити його надходження в окрему кімнату (наприклад, в гардеробну).

У обратке обов'язково розташований знімний фільтр. Міняти його бажано раз на місяць, інакше воздухооборот сповільнюється, а навантаження на устаткування зростає. До речі, вартість фільтрів відносно невисока: упаковка на 12 штук (тобто вистачить на рік) близько 50 доларів.

Важливі доповнення для комфорту

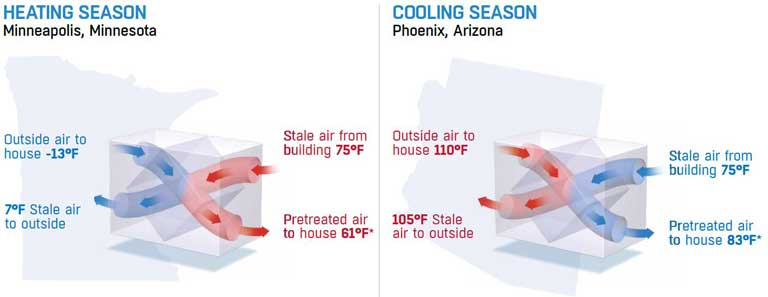

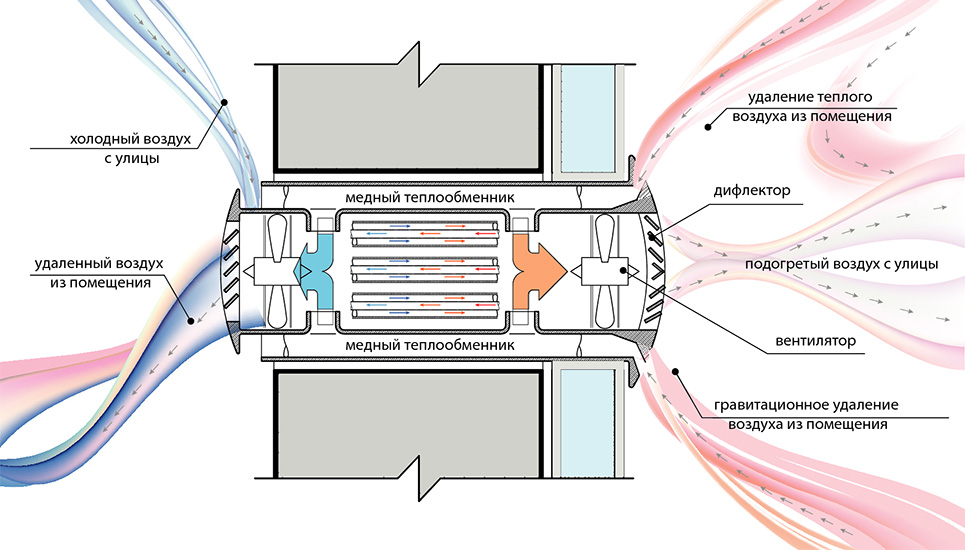

У кожному будинку змонтована установка, звана «fresh air systems». Вона включається періодично, наприклад, кожну годину на 20 хвилин, щоб забезпечити крім нагріву приплив свіжого повітря. Принципово схема така: в теплообміннику, що не перемішуючись, зустрічаються два потоки - припливне свіже та відпрацьоване підігрітий. При взаємному обміні тепловою енергією відбувається прогрівання холодного і охолодження теплого. Тобто, відбувається провітрювання вже підігрітим повітрям з функцією енергозбереження. Так економиться понад 70%, що минає тепла.

Комплексний зволожувач - вбудовується прямо в канал, по якому в кімнати біжить підготовлений тепло, і працює для всього приміщення одночасно. У комплекті часто встановлені датчик тиску і гігрометр для регуляції вологості.

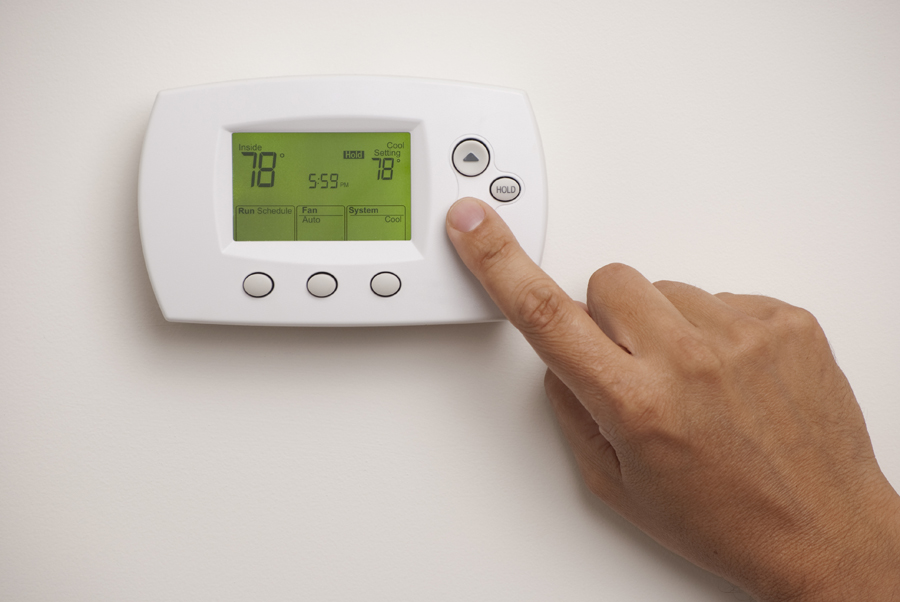

Програмований термостат. Його завдання - управління всією кліматичною системою. Зазвичай терморегулятор вмонтований в стіну в одному з житлових приміщень, де доступ до панелі зручніше. Програмуються оптимальні значення на будні і вихідні.

Комплексний результат без батарей

Комплексний результат без батарей

Таким чином, одночасно здійснюється зволоження, провітрювання і фільтрація. Повітря в будинку прогрітий без єдиного радіатора і насичений киснем і вологою в усіх приміщеннях одночасно. Причому система автоматична і саморегулююча.

Переваги такого підходу:

  • високий ККД - до 90%;
  • нижче рівень витрат на установку;
  • відсутність рідкого теплоносія в системі, а, значить, і можливих аварійних ситуацій (протікання або замерзання);
  • швидкий прогрів.

Відзначимо і недоліки:

  • легко піднімається пил з підлоги, тому потрібно враховувати рівень запиленості і регулювати частоту збирання;
  • вимагає точних попередніх розрахунків. Така система знаходиться на перетині двох інженерних областей: опалення та вентиляція.

Чи не правда, цікаво? Але чи можна на практиці застосувати цей досвід в нашій країні? І як це зробити?

Як самому зібрати подібну систему з рекуператорів, кондиціонера і повітропроводів

Як самому зібрати подібну систему з рекуператорів, кондиціонера і повітропроводів

Погана новина: готових рішень для споруди повітряного опалення в приватних будинках немає.

Хороша новина: подібну схему цілком можливо спроектувати і спорудити самостійно, підібравши відповідне технологічно і за змістом обладнання.

Важливо: застосувати повітряне опалення в принципі реально. Але лише при будівництві будинку з нуля, коли тільки мають бути проектні розрахунки. Тому що потрібно як мінімум закласти нестандартну товщину перекриттів, щоб під полами помістилися повітроводи, врахувати обсяги перекачується повітря і ще десятки параметрів.

Проектуємо доступний варіант повітряного опалення

В першу чергу, потрібно кондиціонер - сучасні інверторні моделі легко охолоджують і опалюють, в залежності від сезону. Але звичні спліт-системи в даному випадку не розглядаємо.

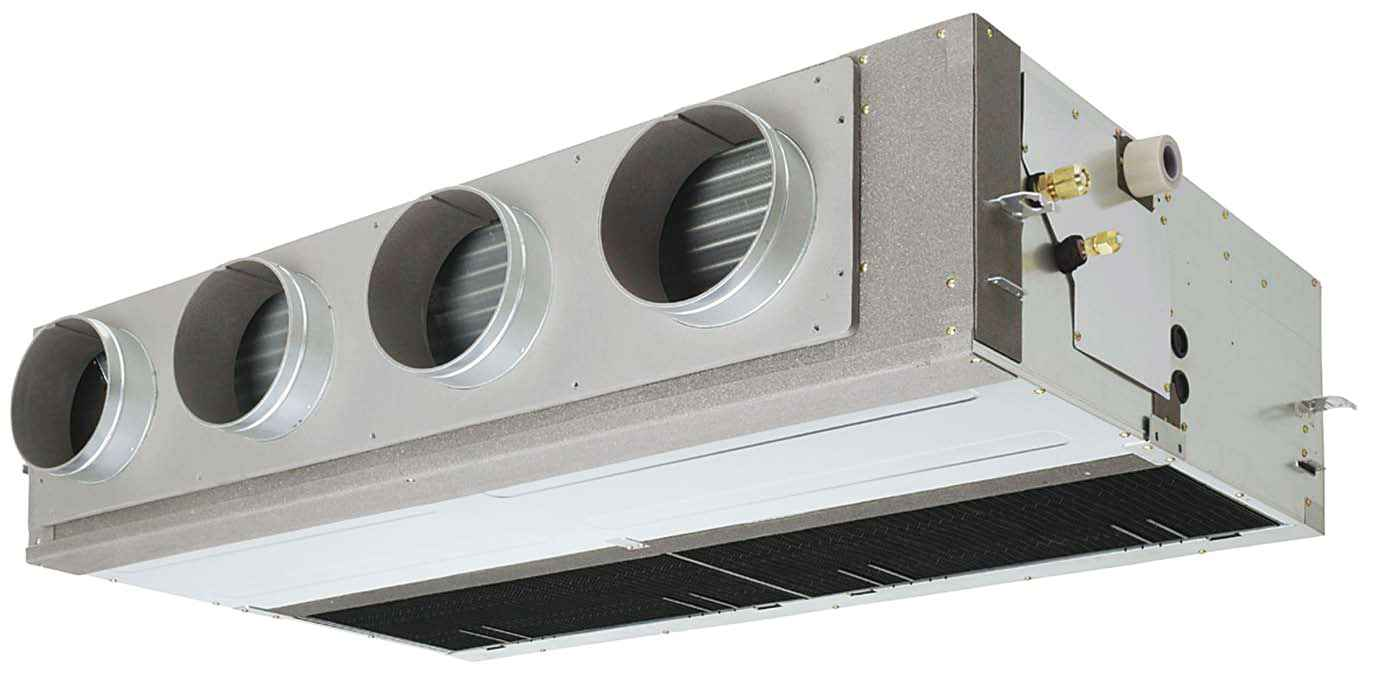

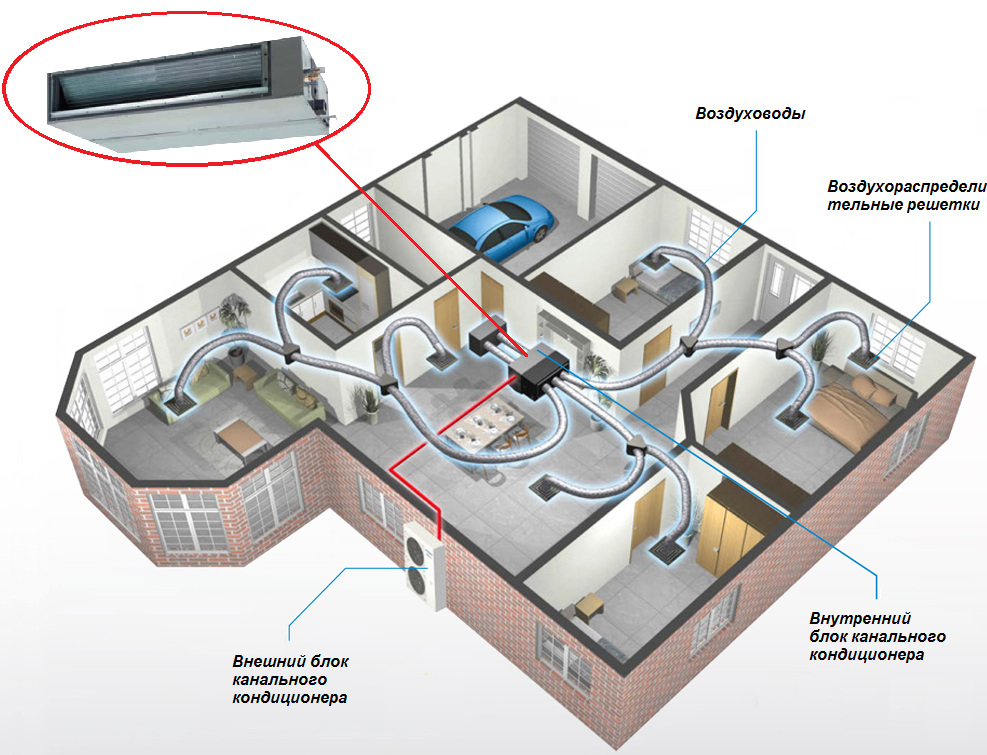

Зверніть увагу: знадобиться стельовий вбудований канальний кондиціонер. Він легко сумісний з системою повітропроводів.

Справа в тому, що стандартний внутрішній блок працює лише на одне приміщення - то, в якому встановлений. І дверима навстіж питання не вирішити. Проблема локалізації поширення повітря вирішувана: встановити напівпромисловий кондиціонер і закріпити на нього повітропровід, розгалужений по всьому будинку. Нагадаємо, що таке рішення може лише при будівництві з нуля. В результаті взимку повітря прогрівається, влітку охолоджується і подається в усі кімнати одночасно - чого і було потрібно досягти.

Йдемо далі. Ввоздуховоди підбираються по перетину, матеріалом і формою, виходячи з вимог конкретного проекту. зручний підбір повітроводів реалізований в АксіомПлюс . Для прихованого монтажу в приватних будинках вибирають повітроводи меншого перетину (у порівнянні з промисловими). Вони ховаються над підвісними стелями, за стінами, в просторі під підлогою. Там же можна нати і вентиляційні решітки з регульованими жалюзі.

Це що стосується обігріву та охолодження. А насичувати будинок свіжим повітрям, при цьому знизивши витрати на опалення (попросту забувши про провітрювання відкритою кватиркою), допоможе ось такий рекуператор

А насичувати будинок свіжим повітрям, при цьому знизивши витрати на опалення (попросту забувши про провітрювання відкритою кватиркою),   допоможе ось такий рекуператор

Зволожувач - а ось тут злегка перечіплюємося. Складно знайти функціонуючий прямо від водопровідної труби, плюс щоб підключався прямо в повітропровід. Але ніхто не забороняв маневрувати! Як підказав нам інженер компанії «Аксиом Плюс», що спеціалізується на продажу кліматичного і електротехнічного обладнання, пробіл цілком можна заповнити за допомогою потужної мийки повітря (наприклад, від Panasonic).

З автоматизацією зібраного комплексу легко впорається більш менш функціональний терморегулятор. Найзручніше з функцією тижневого таймера. До речі, на Того ж АксіомПлюс вони теж є .

Справедливості заради відзначимо, що метод повітряного опалення успішно застосовується і в наших регіонах - на промислових об'єктах і великих комерційних площах. Але там працює спеціальне потужне обладнання, а вимоги до естетики відсутні, тому повітряні канали часто взагалі не ховають.

Хочете тепло без радіаторів? Звертайтеся до професіоналів

Якщо готові бути першопрохідцем, дійте. Ідеальний варіант - підібрати необхідне основне і супутнє обладнання в одному місці. Це зручно в плані логістики, та й на знижку розраховувати можна. До речі, Ви заощадите вже на етапі монтажу: повітроводи значно дешевше труб, радіаторів та фітингів. А без них в традиційних системах опалення із застосуванням рідкого теплоносія нікуди.

Але доведеться в цій справі заручитися підтримкою професіоналів. Наприклад, в інтернет-магазині «Аксиом Плюс» реально зібрати весь необхідний набір обладнання. І, що важливо, тутешні фахівці проконсультують і допоможуть підібрати правильний комплект для проекту майбутнього будинку з новаторським для наших країв способом обігріву. На радість Вам і на подив сусідам.
