Вентилятор ВЦП 6-45 №8 37 кВт, 1500 об

  1. Габаритні розміри - пиловий вентилятор ВЦП 6-45 (ВРП 120-45) №8 37 кВт, 1500 об. № вентилятораh l Lmax...
  2. аеродинамічні показники
  3. Вентилятор пиловий ВРП 1 2 0-4 5 (ВЦП 6 -4 5) розрахований на виконання таких функцій:
  4. Основна інформація - радіальний вентилятор ВЦП 6-45 №8 37 кВт, 1500 об.
  5. Установка - вентилятор радіальний ВРП 120-45

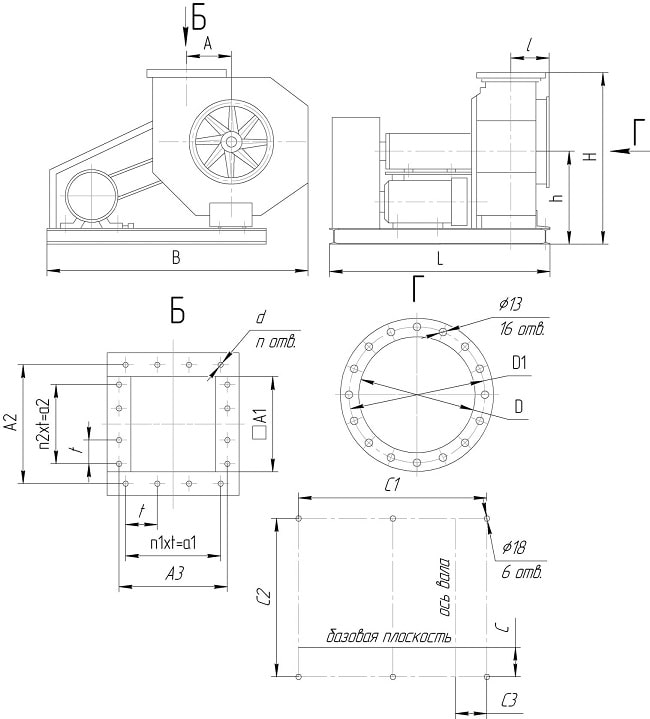

Габаритні розміри - пиловий вентилятор ВЦП 6-45 (ВРП 120-45) №8 37 кВт, 1500 об.

Габаритні розміри - пиловий вентилятор ВЦП 6-45 (ВРП 120-45) №8 37 кВт, 1500 об

№ вентилятораh l Lmax A H Bmax C C1

C2 C3 n n1 n2 D D1 d A1 a1 a2 A2 A3 t ВЦП 6-45 (ВРП 120-45) №8 798 245 2340 400 1308 2026 337 1228 1200 125 16 4 4 560 610 18 480 424 424 530 530 106

Застосування - пиловий радіальний вентилятор ВЦП 6-46, ВРП 120-45

Пиловий вентилятор ВРП 1 2 0-4 5 - затребувана модель, яка може застосовуватися в дрібній або великої промисловості, з метою продуктивної роботи в воздуховодних системах, де потрібно проводити видалення або переміщення різних газоповітряних сумішей, в яких може міститися пил або тверді частинки, при їх концентрації не більше 1 кг / м³.

Радіальні вентилятори ВЦП 6 -45 також можуть переміщувати будь-який інший повітря, без вмісту маслянистих, хімічних, волокнистих або липких матеріалів. Номінальна робоча температура повітря 80 ° С, при загальному вмісті домішок в повітрі до 1000000 мг / м3 (1 кг / м3).

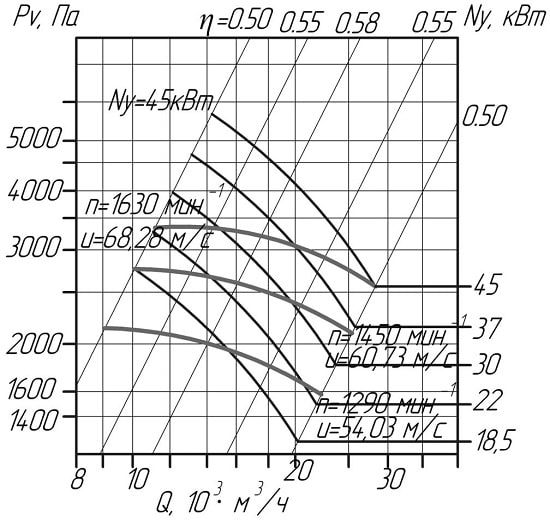

аеродинамічні показники

аеродинамічні показники

Вентилятор пиловий ВРП 1 2 0-4 5 (ВЦП 6 -4 5) розрахований на виконання таких функцій:

  • Видалення деревної стружки або пилу з деревообробних верстатів;
  • Видалення металевої стружки і пилу з металообробних верстатів;
  • Проведення санітарно-технічних і виробничих цілей в стаціонарних умовах;
  • Видалення пилу під час обробки вовни, бавовни і т.д .;
  • Застосування в пилоочисного установка і системах пневмотраспорта.

Номінальний технологічний стандарт відповідно до ТУ 22-4577-79 і стандарту конструкції згідно ГОСТ 5976-73.

Основна інформація - радіальний вентилятор ВЦП 6-45 №8 37 кВт, 1500 об.

  • одностороннє всмоктування повітря;
  • корпус виготовлений з спірально поворотному стандарту;
  • робочі лопатки радіально прямого типу;
  • лопатки - кількість 8 шт .;
  • напрямок обертання - вправо / вліво;
  • схема виконання: клиноременную виконання при використанні кліноременних передач;
  • вентилятор може виготовляється з вуглецевої сталі високої міцності;

Особливість конструкції - пиловий вентилятор ВРП 120-45 №8

Корпус радіального пилового вентилятора ВЦП 6 -4 5 (ВРП 1 2 0-4 5) може виготовлятися з вуглецевої або нержавіючої сталі, різнорідних матеріалів, а також алюмінієвих сплавів високої міцності. Конструкція являє собою спиралевидную нероз'ємному конструкцію.

На передній стінці корпуса розташовується вхідний патрубок з фланцем циліндричної форми. Для забезпечення кращої герметичності вихідний патрубок приварюють до корпусу, а зазори між вхідними патрубками і робочим колесом можна регулювати.

Робоче колесо являє собою зварену конструкцію, на якій розташовується 8 прямих лопаток, маточини і дві зірочки.

Радіальний пиловий вентилятор ВЦП 6-45 може бути двох видів: з правим і лівим обертанням, по ГОСТу 10616, а загальний принцип обертання будується за схемою переміщення повітря по засобу передачі йому частини енергії від робочого колеса, який насаджується на вал і обертається за допомогою роботи двигуна.

Корпус разом з двигуном монтується на загальній рамі - це зварна конструкція, яку роблять із спеціальних швелерів і куточків. Щоб краще закріпити раму, в ній робляться спеціальні отвори, для фіксації до фундаменту.

Установка - вентилятор радіальний ВРП 120-45

Перед запуском вентилятор пиловий радіальний ВЦП 6 -4 5 №8, потрібно уважно оглянути і перевірити всі вузли. Далі провести весь ряд описаних нижче операцій:

  • Переконайтеся в тому, що робоче колесо легко і плавно обертається;
  • Перевірте якість затягування болтів і наскільки добре закріплено робоче колесо;
  • Перед запуском необхідно заземлити двигун і корпус вентилятора;
  • Ненадовго включите / вимкніть вентилятора, щоб перевірити напрямок обертання робочого колеса. Напрямок повинно відповідати стрілкам вказівниками на корпусі вентилятора;

Після перевірки необхідно запустити вентилятор. І якщо під час роботи вентилятор видає небажані шуми або стуки, то потрібно перевірити вентилятор пиловий ВРП 1 2 0-4 5 на предмет неправильного підключення або поломок.

ВентиляторДвигунПотужність, кВтЧастота вр., Об / хвТиск, ПаПродуктивність.м³ / год тис.Вага, кгвиконання № 5 ВЦП 6-45 (ВРП 120-45) №8 АІР 160 S6

11 1000 830-1410 2,9-16,8 - ВЦП 6-45 (ВРП 120-45) №8 АІР 180 M6 18,5 1000 1130-1830 3,4-18,8 - ВЦП 6-45 (ВРП 120-45) №8 АІР 160 S4 15 1500 1224-505 5,24-24,56 533 ВЦП 6-45 (ВРП 120-45) №8 АІР 160 M4 18,5 1500 1481-611 5,76-27,02 558 ВЦП 6-45 (ВРП 120-45) №8 АІР 180 S4 22 1500 1763-820 6,29-28,4 576 ВЦП 6-45 (ВРП 120-45) №8 АІР 180 M4 30 1500 2069-854 6,81-31,93 613 ВЦП 6-45 (ВРП 120-45) №8 АІР 200 M4 37 1500 2399-990 7,34-34,39 680 ВЦП 6-45 (ВРП 120-45) №8 АІР 200 L4 45 1500 2754-1137 7,86-36,85 734

Щоб отримати більше інформації або купити пиловий радіальний вентилятор ВЦП 6 -4 5 (ВРП 1 2 0-4 5) №8 37 кВт, 1500 об. , Вам необхідно звернутися до менеджерів компанії «ОВК Комплект». Це професіонали своєї справи, завжди готові допомогти з вибором необхідної моделі, враховуючи всі Ваші побажання.

Своє замовлення ви отримаєте в максимально короткі терміни, з доставкою по Києву і всій Україні.
